Hộp số quạt trần

Quạt trần là thiết bị làm mát phổ biến trong nhiều gia đình và văn phòng. Trong đó, hộp số quạt trần đóng vai trò quan trọng trong việc điều chỉnh tốc độ và hiệu suất hoạt động của quạt.

Bài viết này sẽ cung cấp thông tin chi tiết về hộp số quạt trần, từ khái niệm, cấu tạo, nguyên lý hoạt động đến cách đấu nối an toàn và xử lý một số lỗi thường gặp.​

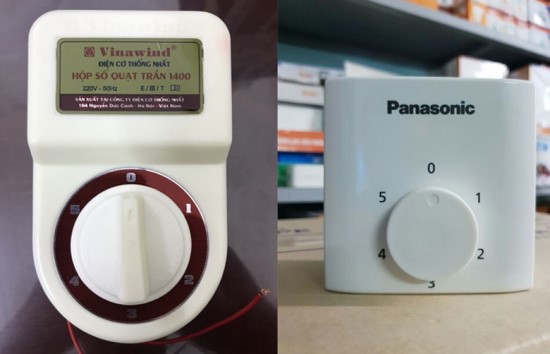

Hộp số quạt trần là gì?

• Hộp số quạt trần hay còn gọi là bộ chuyển tốc độ là thiết bị điều khiển tốc độ quay của quạt trần thông qua nguyên lý thay đổi điện áp hoặc trở kháng đầu vào.
• Nó hoạt động như một bộ điều chỉnh cấp điện cho động cơ, cho phép người dùng tùy biến cấp độ gió từ nhẹ nhàng, êm ái cho đến mạnh mẽ, lan tỏa.





• Trong các dòng quạt trần truyền thống hoặc bán cơ, hộp số thường được lắp trực tiếp trên tường, có từ 3 đến 5 nấc tốc độ, tùy theo từng thương hiệu và công suất quạt.
• Ngoài ra, một số dòng hiện đại còn tích hợp hộp số điện tử hoặc điều khiển từ xa, nhưng nguyên lý cốt lõi vẫn dựa trên cơ chế thay đổi điện áp cấp cho động cơ.

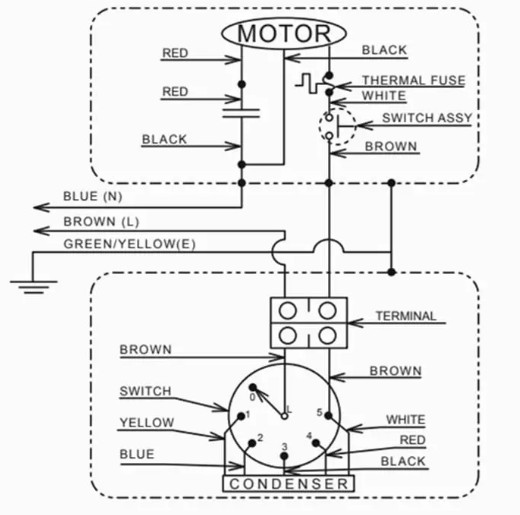

Cấu tạo hộp số quạt trần

Dù được thiết kế đa dạng theo từng thương hiệu, nhưng về cơ bản, hộp số quạt trần cơ học sẽ gồm những thành phần chính như sau:



Bộ phận	Công dụng
Vỏ hộp số	Là lớp vỏ bảo vệ bên ngoài, thường làm bằng nhựa hoặc kim loại. Vỏ hộp giúp bảo vệ các linh kiện bên trong khỏi bụi, ẩm và va chạm.
Biến trở (Chiết áp)	Là bộ phận điều chỉnh điện áp cấp cho động cơ, giúp thay đổi tốc độ quay của quạt. Người dùng xoay núm để tăng hoặc giảm điện trở.
Cuộn dây điện trở	Được làm từ dây đồng hoặc hợp kim, có tác dụng tạo các mức điện trở khác nhau để chia tốc độ quạt thành từng cấp số.
Núm điều chỉnh số	Là núm xoay hoặc nút bấm gắn với biến trở, cho phép người dùng chọn mức tốc độ mong muốn, thường từ 1 đến 5.
Dây điện kết nối	Gồm các dây nối từ nguồn điện đến hộp số và từ hộp số đến quạt. Được bọc cách điện để đảm bảo an toàn khi sử dụng.
Mạch điện (với hộp số điện tử)	Thay cho biến trở cơ, mạch điện tử dùng IC và linh kiện hiện đại giúp điều khiển tốc độ mượt mà, êm hơn và tiết kiệm điện hơn.





Nguyên lý hoạt động hộp số quạt trần

Nguyên lý vận hành của hộp số cơ học khá đơn giản nhưng vô cùng hiệu quả:

• Khi bạn xoay núm chọn tốc độ, biến trở bên trong hộp số sẽ thay đổi giá trị điện trở.
• Giá trị này ảnh hưởng trực tiếp đến điện áp cấp cho động cơ quạt, làm giảm hoặc tăng dòng điện chạy qua.
• Kết quả là số vòng quay của cánh quạt thay đổi theo từng cấp độ tương ứng.



Tốc độ càng thấp, điện trở càng cao ⇒ dòng điện yếu ⇒ quạt quay chậm.
Tốc độ càng cao, điện trở càng thấp ⇒ dòng điện mạnh ⇒ quạt quay nhanh.



Đây là một nguyên lý điều tốc đơn giản nhưng cực kỳ hiệu quả, đặc biệt phù hợp với các động cơ xoay chiều (AC) truyền thống thường có trong quạt trần.



Cách đấu hộp số quạt trần chuẩn kĩ thuật



Trước khi tiến hành đấu nối, bạn cần chuẩn bị dụng cụ cần thiết sau:

• Hộp số quạt trần phù hợp với công suất quạt
• Tua vít, băng keo điện
• Đồng hồ đo điện (nếu có)
• Bản sơ đồ đấu nối (có thể lấy từ nhà sản xuất)



Quy trình đấu nối an toàn, đơn giản tại nhà:



Bước 1: Ngắt nguồn điện

Tuyệt đối không tiến hành đấu nối khi nguồn điện chưa được ngắt hoàn toàn. Dùng bút thử điện kiểm tra để chắc chắn không có dòng điện rò.

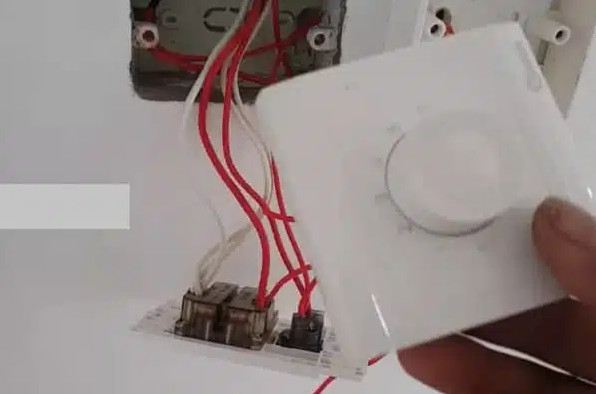

Bước 2: Luồn dây

Luồn dây nguồn và dây quạt trần vào hộp số qua lỗ thiết kế sẵn. Thông thường sẽ có ít nhất 3 dây:

• Dây nóng (L): thường có màu đỏ hoặc nâu
• Dây trung tính (N): màu xanh hoặc đen
• Dây nối từ hộp số đến quạt: màu trắng hoặc vàng

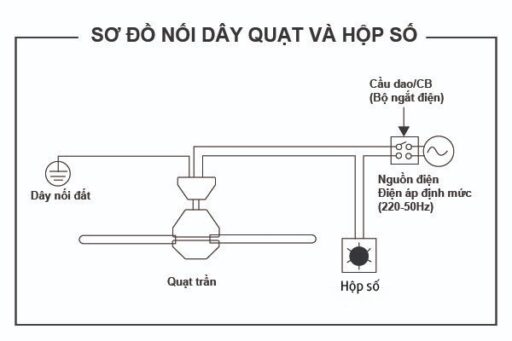

Bước 3: Đấu dây theo sơ đồ

• Dây nóng từ nguồn đấu vào chân đầu vào của hộp số (Input hoặc L-IN)
• Dây ra từ hộp số đấu nối với dây dẫn lên động cơ quạt
• Dây trung tính đi thẳng từ nguồn đến quạt



Đảm bảo mối nối được siết chặt, không bị chạm chập hay hở.





Bước 4: Cố định hộp số

Gắn hộp số lên tường bằng vít chuyên dụng. Nên chọn vị trí thông thoáng, tránh ẩm thấp hoặc gần khu vực bếp nấu.



Bước 5: Cấp điện và kiểm tra

Sau khi đấu nối xong, tiến hành cấp lại điện. Vặn thử từng nấc tốc độ để đảm bảo hộp số hoạt động mượt mà, không phát sinh tiếng kêu bất thường.



Một số lỗi thường gặp và cách khắc phục

Dưới đây là bảng tổng hợp một số lỗi thường gặp ở hộp số và cách khắc phục:



Lỗi thường gặp	Nguyên nhân	Cách khắc phục
Hộp số bị nóng bất thường	Quạt chạy liên tục thời gian dài ở mức cao Linh kiện rẻ, tản nhiệt kém Đấu sai dây gây quá tải	Ngưng sử dụng tạm thời, để hộp số nguội Kiểm tra công suất quạt Thay hộp số chính hãng có chứng nhận an toàn điện
Quạt không thay đổi tốc độ	Biến trở bị cháy Cần số bị kẹt Lỗi mạch điện trong hộp số	Tháo hộp số, kiểm tra biến trở bằng đồng hồ đo Vệ sinh, bôi trơn trục xoay Thay thế hộp số nếu hư hỏng nặng
Hộp số phát tiếng kêu lạ	Ốc vít bị lỏng Dây dẫn cọ sát vỏ Biến trở mòn gây tiếp xúc kém	Siết lại toàn bộ ốc vít Kiểm tra vị trí cố định dây dẫn Thay biến trở nếu tiếng kêu từ chiết áp



Mách bạn một vài lưu ý khi sử dụng và bảo trì hộp số quạt trần:

• Không bật/tắt quạt liên tục trong thời gian ngắn: Việc này có thể gây quá tải hoặc làm giảm tuổi thọ của linh kiện bên trong hộp số.
• Tránh lắp đặt hộp số ở khu vực ẩm ướt hoặc gần nguồn nước: Độ ẩm cao dễ dẫn đến chập cháy, ăn mòn linh kiện và hỏng mạch điện.
• Thực hiện kiểm tra định kỳ mỗi 3 6 tháng: Giúp phát hiện sớm các dấu hiệu hư hỏng, đảm bảo hộp số vận hành ổn định và an toàn.
• Theo dõi tốc độ quạt khi hoạt động: Nếu quạt hoạt động bất thường (chạy yếu, không đều, hoặc không thay đổi tốc độ), cần kiểm tra cả hộp số và tụ điện động cơ để xử lý kịp thời.



Hộp số quạt trần tuy nhỏ nhưng đóng vai trò cực kỳ quan trọng trong việc kiểm soát tốc độ, đảm bảo độ êm ái và an toàn cho toàn bộ hệ thống. Hiểu đúng cấu tạo, nguyên lý và cách đấu nối không chỉ giúp thiết bị vận hành hiệu quả mà còn kéo dài tuổi thọ, giảm thiểu sự cố.

Nếu bạn cần tư vấn thêm về lựa chọn hộp số phù hợp với công suất quạt hoặc cần hỗ trợ đấu nối an toàn, đừng ngần ngại liên hệ với đội ngũ kỹ thuật viên của chúng tôi để được hỗ trợ chi tiết và chuyên nghiệp nhé.
